| Menşe yeri: | Guangdong, Çin |
|---|---|
| Sertifika: | ROHS,SGS |
| Model numarası: | M-TS060 |
| Min sipariş miktarı: | müzakere |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Karton paketlenmiş |
| Teslim süresi: | 3 ~ 8 gün |
| Ödeme koşulları: | / T |
| Yetenek temini: | 1000000pcs / gün |
| astar: | Kağıt: beyaz | Uygulama: | Yüksek sıcaklık |
|---|---|---|---|
| Tutkal: | İletken akrilik tutkal / İletken olmayan akrilik tutkal | Model numarası: | M-TS060 |
| özellik: | Isıya dayanıklı | Yapışkan taraf: | Çift taraflı |
| Örneklem: | Serbestçe sağlanan | boyut: | Özelleştirilmiş |
| Vurgulamak: | 25m Güçlü Çift Taraflı Yapışkan Bant,0.15mm kalınlığında termal yapışkan bant,0.15mm kalınlığında çift taraflı yapışkan bant |
||

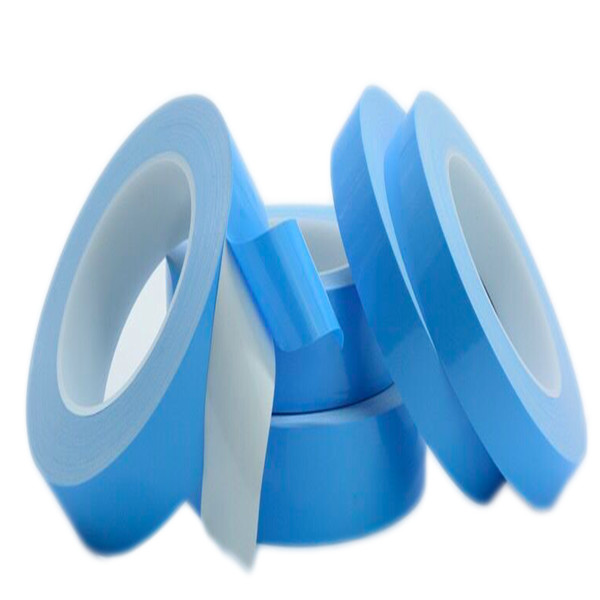

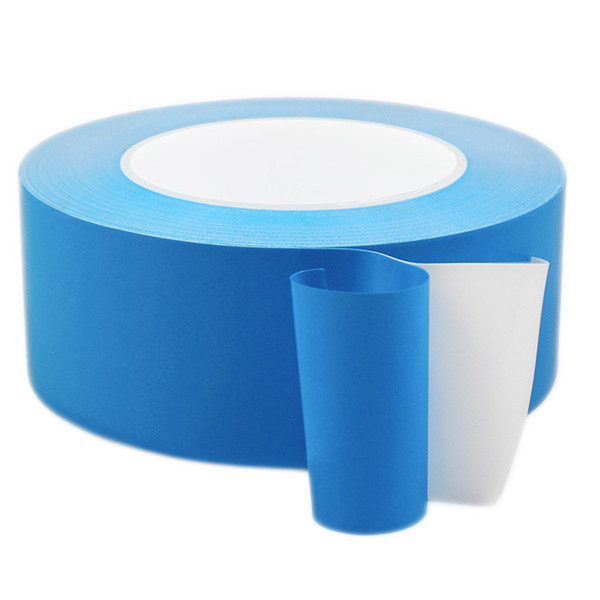

M-TS060 fiberglas termal olarak iletken yapışkan bant, çoğunlukla ısı yayma kanatçıklarını, mikro işlemcileri ve diğer güç tüketimi yarı iletkenlerini yapıştırmak için kullanılır.Bu tip yapışkan bant, düşük ısıl empedanslı nihai yapışma mukavemetine sahiptir ve bununla yağlama gresi ve mekanik sabitleme yönteminin yerini alabilir.
Özellikleri
İyi termal iletkenlik
Çeşitli yüzeylere yüksek yapışma mukavemeti, çift taraflı basınca duyarlı yapışkan bant.
Yüksek performanslı, termal olarak iletken akrilik
Uygulamalar
l Isı emiciyi BGA grafik işlemcisine veya sürücü işlemcisine takın.
l Isı dağıtıcıyı güç dönüştürücü PCB'ye veya motor kontrol PCB'sine monte edin.
l Isıyla kürlenen yapıştırıcı, vidalı montaj veya klips montajı yerine kullanılabilir.
Ürün Yapılandırması
l Levha boyutları: 1040 (veya 1240) mm × 25M / 50M
l 0.15 ~ 0.5 mm kalınlık isteğe bağlı 0.15 ~ 0.5 mm
Özellikleri
|
Emlak |
M-TS060-015 |
M-TS060-020 |
M-TS060-025 |
Birim |
Test metodu |
|
Destek Tipi |
Fiberglas |
一 | 一 | ||
|
Renk |
Beyaz | Görsel | Görsel | ||
|
Termal iletkenlik |
0.2-0.6 | W / MK | ASTM D5470 | ||
|
Sıcaklık aralığı |
-20 ~ 120 | ℃ | EN344 | ||
|
Kalınlık |
0.15 ± 0.03 | 0.20 ± 0.03 | 0.25 ± 0.03 | mm | 一 |
|
Basınç dayanımı |
≧ 2 | ≧ 2.5 | ≧ 3 | K v / mm | ASTM D149 |
|
Termal Empedans@ 50psi |
0.7 | 0.9 | 1.1 | ℃ - içinde2/ W | ASTM D5470 |
|
Sıcaklık aralığı |
-20 ~ 120 | ℃ | EN344 | ||
|
Soyulma Yapışma |
> 1000 (Çelik, Orta) | g / inç | PSTC-1 | ||
| > 1200 (24 saat sonra çelik) | g / inç | PSTC-1 | |||
| Tutma gücü | > 48 (1000G * 25) | H / inç | PSTC-7 | ||
| > 48 (1000G * 80℃) | H / inç | PSTC-7 | |||
|
Önerilen Basınç Kullanımı
|
Basınç | Sıcaklık | Zaman | 一 | 一 |
| 10 psi (0,069 MPa) | 25 ℃ | 20 saniye | 一 | 一 | |
| 10 psi (0,069 MPa) | 50-75 ℃ | 5 saniye | 一 | 一 | |
| Raf ömrü | 12 Ay (İç Ortam Sıcaklığı 25 RH:% 65, and havalandırılmış ve kuru tutunuz) | 一 | 一 | ||
S: Veri sayfasında verilen termal iletkenlik test yöntemi nedir?
C: Sayfadaki tüm veriler üçüncü şahıs tarafından test edilmiştir.Termal iletkenliği test etmek için ASTM D5470 kullanılır.
S: Uygulamanız için doğru bir termal iletkenlik nasıl bulunur?
C: Güç kaynağının watt'ına, ısı dağılımına bağlıdır.Herhangi bir müşteri için teknik destek için lütfen bizimle iletişime geçin.
S: Termal pedler yeniden kullanılabilir mi?
C: Uygulamaya ve kullanılan pede bağlıdır.Termal pedler daha önce yeniden kullanılmıştı, ancak pedlerin yeniden kullanıma dayanıklı olup olmadığını görmek ürün tasarımcısının kararına kalmıştır.
S: Isı, termal pedleri daha yumuşak hale getirecek mi?
A: ShoreC 20 ~ 80, termal pedlerin sertliğinde boşluk doldurucu olarak önemli bir değişiklik yoktur.
S: Kalınlık toleransı nedir?
A: Normalde ± 0.1 mm.
S: Termal pedler elektrik yalıtımlı mı?
C: Evet, tüm termal pedler elektriksel olarak izole edilmiştir.
S: Termal pedlerin raf ömrü nedir?
C: Termal pad için raf ömrü, üretim tarihinden itibaren bir yıldır.Yapışkanlı pedler için raf ömrü üretim tarihinden itibaren 6 aydır.Bu tarihlerden sonra tüm karakterler yeniden test edilmelidir.
S: Termal pedler cam elyaflı olabilir mi?
C: EVET, çekme dayanımı için müşteriye özel gereksinimleri iyileştirmek için fiberglas merkezli termal pedlere sahip olabiliriz. M-TS serisinin yüzeyinde fiberglas vardır, diğer tüm modeller ihtiyacınıza göre yapılacaktır.
