| Menşe yeri: | Guangdong, Çin |
|---|---|
| Sertifika: | ROHS,UL,REACH |
| Model numarası: | M-TP300 |
| Min sipariş miktarı: | müzakere |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Karton paketlenmiş |
| Teslim süresi: | 3 ~ 7gün |
| Ödeme koşulları: | / T |
| Yetenek temini: | 10000Pieces / Gün |
| özellik: | Elektriksel Performans | Örneklem: | Serbest Olarak Tedarik Edilir |
|---|---|---|---|
| renk: | Beyaz Gri | Nominal Gerilim: | 6Kv / ac |
| Malzeme: | Termal Arayüz Pedi | Uygulama: | LED |
| boyut: | <i>200*400mm.</i> <b>200 * 400 mm.</b> <i>Customized Accepted</i> <b>Kabul Edilen Özelleştirilmiş</b | Ürün adı: | Fabrika termal ped fiyatı üretir |
| Vurgulamak: | 404 Not Found,5.5Kgf/cm2 carbon thermal pad,5.5Kgf/cm2 Thermal Conductive Silicone Pad |
||
LED Aydınlatma İçin 3W / MK Gri Silikon İletken Karbon Termal Ped
Isı Transferi Termal Ped Tanımı
1. Termal pedler, ısı üreten ve soğutma cihazları arasındaki ısı transferini yerine getirmek için bir ısı transfer boşluk dolgusu olarak tasarlanmıştır.
2. Termal pedler ayrıca yalıtkan ve anti-sönümleyicidir ve boşlukları kapatabilir
3. Farklı gereksinimler için farklı kalınlık aralığı ve termal iletkenlik.
Isı Transferi Termal Ped Özellikleri
1.Termal iletkenlik: 3.0w / mk
2. mevcut boyut: 200mm x 400mm, 300mm x 300mm, özel boyut sağlanabilir
3. İzolasyon
4. elektriksel izolasyon
5. Alev geciktirme: V-0
6. Esnek
7. Renk: renkli
8. Termal iletkenlik: 0.5W / MK, 1.0W / MK, 1.5W / MK, 2.0W / MK, 2.5W / MK, 3.0W / MK, 4.0W / MK
9. Sertlik: 30 Shore C, 40 Shore C (Normal), 60 Shore C
Isı Transferi Termal Ped Özellikleri
|
Polyester Yayın Filmi
|
|
Silikon Ped (Doğası gereği yapışkan) |
|
Polyester Yayın Filmi |
Isı Transferi Termal Pad Uygulaması
1. Güç kaynağı, toz invertör ürünü, ısı modülü
2.DVD, VCD, CPU, IC, MOS dolgu malzemesi
3. LED, LCD-TV, PC, Notebook, Telekom cihazları
4. dizüstü bilgisayar, motor, kontrol panosu, güneş, tıbbi, otomotiv, akıllı telefon, kablosuz cihazlar vb.
Isı Transferi Termal Ped Uygulama Modu
1. PCB ve soğutucu arasında doldurma
2. IC ile soğutucu veya dış kapak arasında doldurma
3. IC ve diğer soğutma malzemesi arasında doldurma
Isı Transferi Termal Pedi Fiziksel Özellik:
Ürün Özellikleri
|
Emlak |
Birim |
Test Değeri |
Test metodu |
|
Spesifik yer çekimi |
g / cm³ |
2.8 |
ASTM D792 |
|
Kablo ağı |
Kıyı A |
40 ° -60 ° |
ASTM D2240 |
|
Termal iletkenlik |
W / mk |
2.5 |
ASTM D5470 |
|
Yangın Geciktirici Değerlendirme |
- |
V-0 |
UL-94 |
|
Spesifik Endüktif Kapasite (SIC) |
Kgf / cm2 |
5.5 |
ASTM D412 |
|
Yalıtkan madde arızası |
Kgf / cm |
0.5-7.4 |
ASTM D1458 |
|
Gerilim Dayanımı |
Kv / mm |
≥5.5 |
- |
|
Termal Empedans |
° C-in2 / W |
0.25 |
ASTM D5470 |
|
Sıcaklık Dayanımı |
° C |
-60 ° C ~ 220 ° C |
EN344 |
|
Gerilim Değişiklikleri |
% |
+50 |
ASTM D573 |
|
Uzantı Değişiklikleri |
% |
-25 |
ASTM D573 |
|
Hacim Değişiklikleri |
% (0,3 / m) |
+% 2 |
24 saat / 25 ° C |
|
Kalınlık |
mm |
0,25-12 mm |
ASTM D347 |

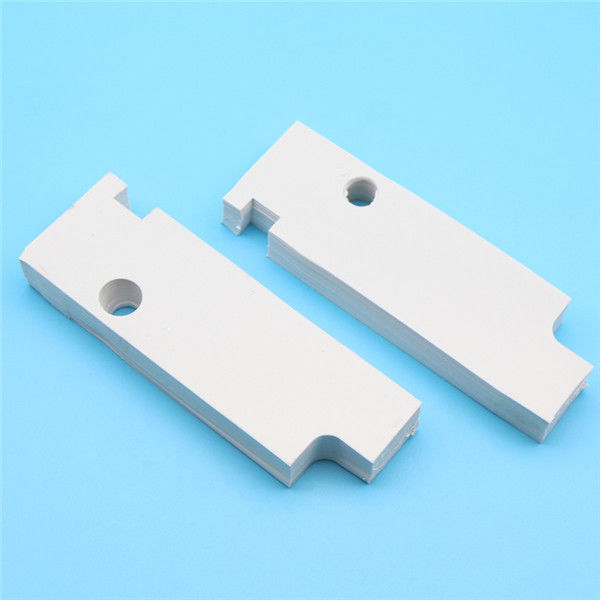

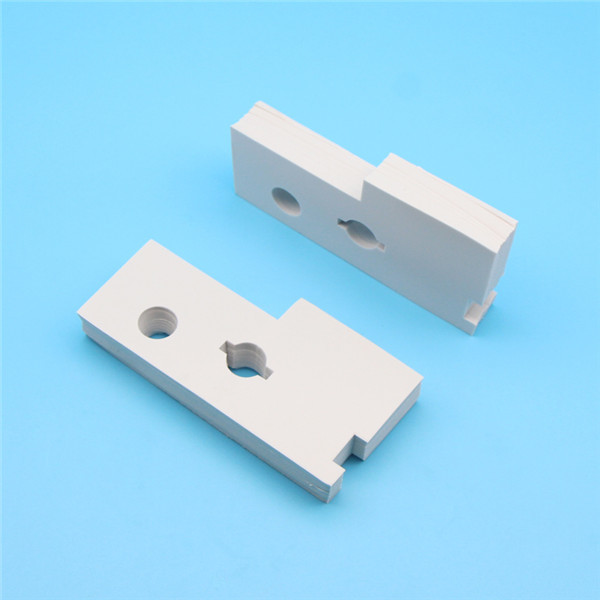

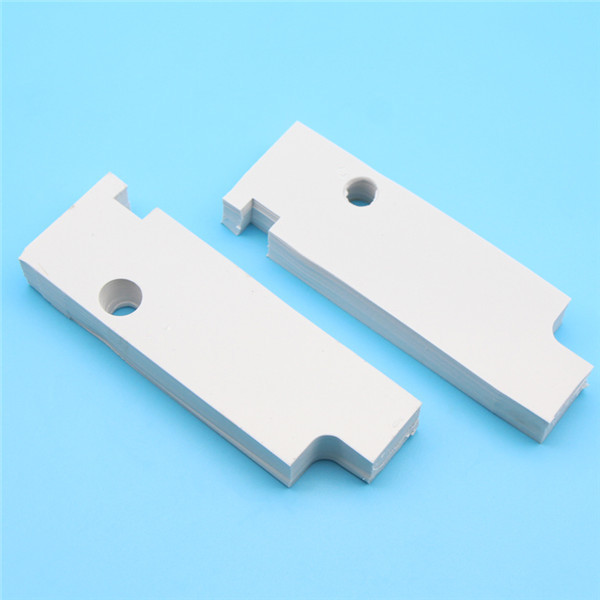

Ürün Detayları
Ürün uygulaması
Başvuru Rehberi
1.) Bant uygulamasından önce yüzey yüzeyleri temiz ve kuru olmalıdır.Tüy bırakmayan bir bez veya çubukla uygulanan izopropil alkol (izopropanol), toz veya parmak izi gibi yüzey kontaminasyonunu gidermek için yeterli olmalıdır.Genellikle yağlı bileşenler içeren “denatüre alkol” veya cam temizleyicileri kullanmayın.Bandı uygulamadan önce yüzeyin birkaç dakika kurumasını bekleyin.Daha agresif çözücüler (aseton, metil etil keten (MEK) veya toluen gibi), daha ağır kirlenmeyi (gres, makine yağları, lehim akısı, vb.) Gidermek için gerekebilir, ancak bunu yukarıda açıklandığı gibi son bir izopropanol silme ile takip etmelidir.
Not: Astarlar ve solventler kullanırken üreticinin önlemlerini ve talimatlarını okuyup uyguladığınızdan emin olun.
2.) Uygulama sırasında bandın altında hava hapsolması olasılığını azaltmaya yardımcı olmak için bandı bir alt tabakaya bir silecek, lastik rulo veya parmak basıncı kullanarak makul bir açıyla uygulayın.Astar, bandı birinci substrata yerleştirdikten sonra çıkarılabilir.
3.) Alt tabaka yüzeylerinin bantla iyi bir şekilde ıslanmasını sağlamak için alt tabakalara sıkıştırma uygulayarak parçayı birleştirin.Doğru basınç uygulaması (basınç miktarı, uygulanan süre, uygulanan sıcaklık) parçaların tasarımına bağlı olacaktır.Çoğu sert parça düz olmadığından sert alt tabakaların hava sıkışması olmadan yapıştırılması daha zordur.Daha kalın bir bant kullanılması, sert alt tabakaların daha fazla ıslanmasına neden olabilir.Esnek alt tabakalardan biri diğer alt tabakalara uyabildiğinden, esnek alt tabakalar hava hapsolmasıyla ilgili çok daha az endişe ile sert veya esnek parçalara bağlanabilir.
